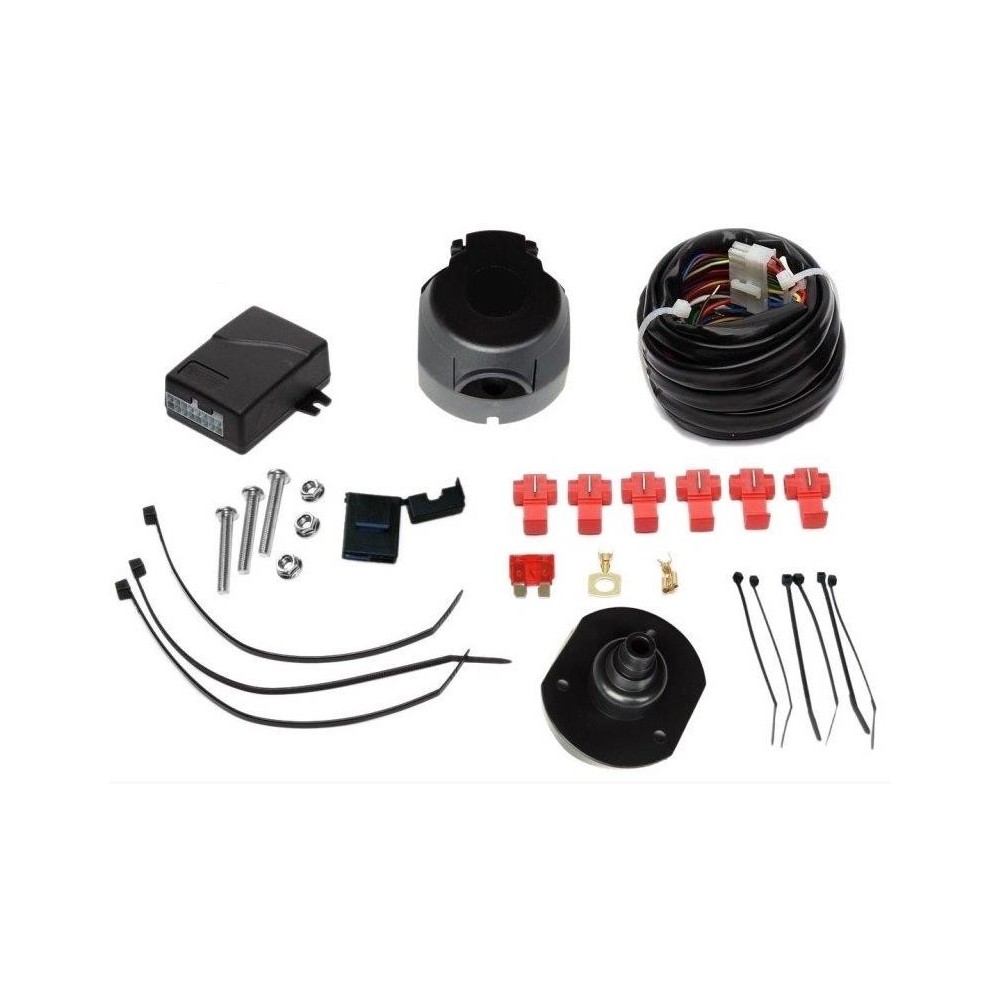

KOMPLET UNIWERSALNY moduł haka Quasar WH1-PRO-G7 MODUŁ 7PIN

Moduł WH1 jest podstawowym sterownikiem oświetlenia przyczepy, który zapewnia "powtarzanie" aktywnych świateł z tyłu samochodu na oświetleniu przyczepy.

WH1-PRO-G7 jest najbardziej ekonomicznym ale i kompletnym (tj z pełnym okablowaniem i gniazdem) zestawem z obsługi wszystkich świateł na przyczepie "lekkiej" (czyli bez światła wstecznego). Długość kabli w wiązkach jest wystarczająca dla "typowej" instalacji.

Należy zaznaczyć, że moduły WH1x są dostosowane do oświetlania żarówkowego jak i LED samochodu i co więcej poprawnie działają ze sterowaniem oświetlenia typu "PWM" w samochodzie (czyli gdy jednym przewodem jest sygnalizacja dla dwóch świateł np. "stop" i "pozycja").

INFORMACJA: Należy pamiętać, że gniazdo G7 nie ma wyprowadzonej sygnalizacji światła wstecznego i w Polsce może być używane jedynie z przyczepami lekkimi tj o dopuszczalnej masie całkowitej do 750kg.

SPECYFIKACJA:

• Współpracuje z instalacją CAN-Bus
• Współpracuje z oświetleniem LED i jednowłóknowym (PWM)
• Do podłączenia gniazda 7-PIN
• Detekcja podłącznia przyczepy;
• Homologacja E20

  FUNKCJE MODUŁU 7-PIN:

  • światła przeciwmgłowe - TAK
  • światła cofania - NIE
  • światła hamowania STOP - TAK
  • światła pozycyjne - TAK
  • kierunkowskazy - TAK
  • moduł przyczepy - TAK
  • obsługa świateł LED - TAK
  • obsługa żarówek jednowłóknowych (PWM) - TAK
  • CAN-Bus - TAK
  • współpraca z czujnikami parkowania - NIE (posiadamy moduły obsługujące czujniki parkowania w innej ofercie)
  • kontrola działania świateł przyczepy - NIE
  • homologacja - TAK

  PODSTAWOWE FUNKCJE MODUŁU:

  • Obciążenie prądowe wejść: ≤2 mA
  • Współpraca z oświetleniem LED i jednowłóknowym samochodu: TAK
  • Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM): TAK (analogowo)
  • Współpraca z oświetleniem LED i żarówkowym przyczepy: TAK
  • Możliwość sterowania działaniem modułu czujników parkowania samochodu: NIE
  • Sterowanie światłem wstecznym przyczepy: NIE

  SPOSÓB OBSŁUGI TYLNYCH ŚWIATEŁ PRZECIWMGŁOWYCH SAMOCHODU

  • Sposób sterowania światłem przeciwmgłowym przyczepy: BEZPOŚREDNIE
  • Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy: NIE
  • CECHY WIĄZKI ELEKTRYCZNEJ
  • Długość wiązki zasilania: 5,0 m
  • Długość wiązki do gniazda: 1,7 m
  • Długość wiązki sygnałów wejściowych: L=1,0 P=3,0 m

  DANE TECHNICZNE

  • Napięcie zasilania: 10 - 18V
  • Maksymalne obciążenie wyjścia świateł pozycyjnych: (każda ze stron) 3 x 5 W
  • Maksymalne obciążenie wyjścia świateł stop: 3 x 21 W
  • Maksymalne obciążenie wyjścia świateł kierunkowskazów: (każda ze stron) 21+10 W
  • Maksymalne obciążenie wyjścia światła przeciwmgłowego21 W

  JEST TO KOMPLETNY ZESTAW WIĄZKI HAKA WRAZ Z AKCESORIAMI INSTALACYJNYM
