Komplet modułu Haka WH1R-G8 GNIAZDO 13 PIN
Moduł WH1 jest podstawowym (i najprostszym) sterownikiem oświetlenia przyczepy, który zapewnia "powtarzanie" aktywnych świateł z tyłu samochodu na oświetleniu przyczepy. Wersja WH1R obsługuje także światło wsteczne. Wiązka WH1R-G8 posiada w komplecie gniazdo 13 PIN. Podłączenie 8 przewodów (7 podstawowych, a także jeden do światła cofania)
WH1R-G8 jest najbardziej ekonomicznym i kompletnym (tj z pełnym okablowaniem i gniazdem) zestawem z obsługi wszystkich świateł na przyczepie. Należy zaznaczyć, że moduły WH1x są dostosowane do oświetlania żarówkowego jak i LED samochodu i co więcej poprawnie działają ze sterowaniem oświetlenia typu "PWM" w samochodzie (czyli gdy jednym przewodem jest sygnalizacja dla dwóch świateł np. "stop" i "pozycja").
Zestaw WH1R-G8 nie jest rekomendowany do instalacji, gdzie wymagane jest podanie zasilania w gnieździe G13 (np. dla przyczep kempingowych). Zalecane jest by (ze względu na dodatkowe funkcje) stosować wówczas inne moduły, zapraszam do zapytań.

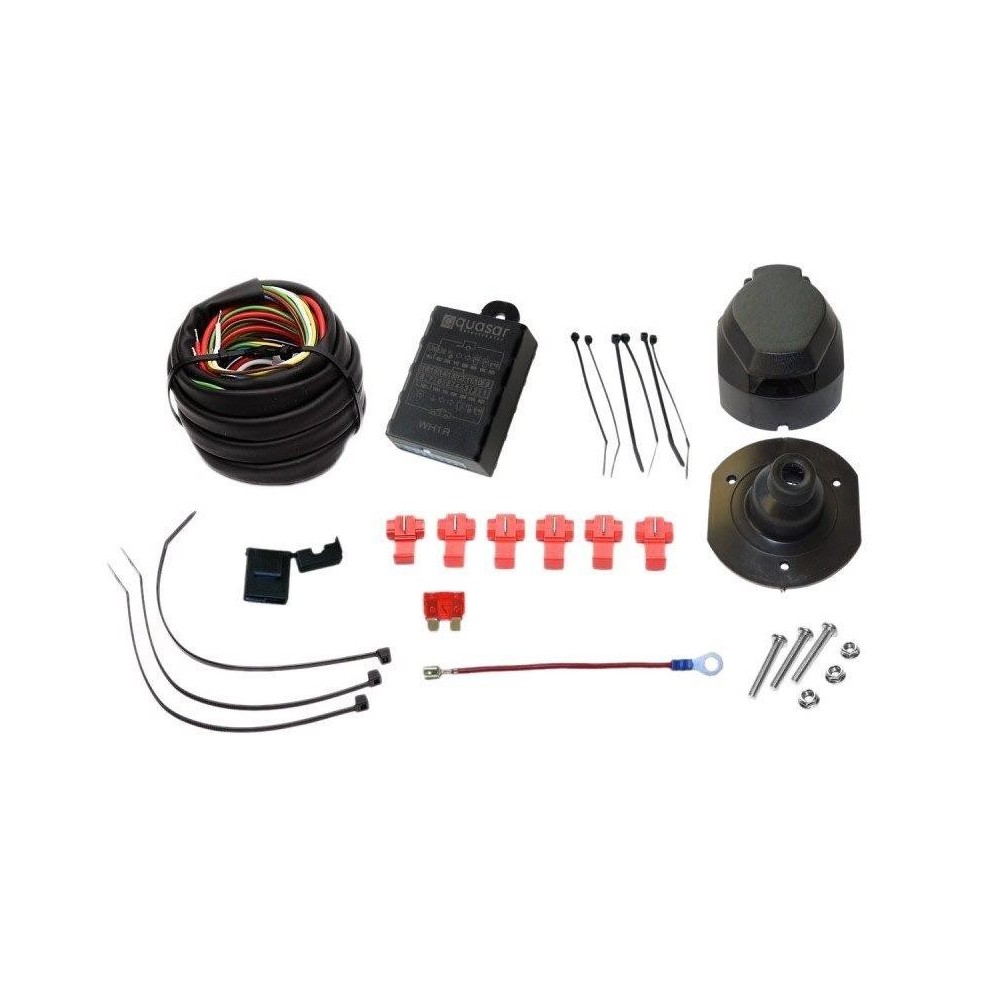

Zawartość zestawu:
- elektroniczny moduł - centralka sterująca 12V
- gniazdo 13-PIN
- pełne okablowanie wraz z bezpiecznikiem
- akcesoria potrzebne do montażu
- schemat podłączenia w języku polskim
- gumowa uszczelka pod gniazdo
PO ZAKUPIE W NASZYM SKLEPIE OTRZYMUJESZ 3 LETNIĄ GWARANCJĘ!
- Produkowana w: POLSCE (Quasar Electronics)
- Numer katalogowy: WH1R
- Gniazdo elektryczne: 13 PIN
- Obsługuje wtyczki 13 PIN !
- Homologacja: E20
MODUŁ HAKA HOLOWNICZEGO
- automatycznie wykrywa podłączenie przyczepy
- współpraca z komputerem CAN BUS
- steruje oświetleniem przyczepy
- obsługuje światła LED w pojeździe
- obsługuje światła LED w przyczepie
- obsługuje światła z żarówkami jednowłóknowymi
- załącza światła przeciwmgielne przyczepy
- odciąża instalacje elektryczną samochodu
- obsługuje światło cofania
- nie obsługuje czujników cofania
PODSTAWOWE FUNKCJE MODUŁU
- Obciążenie prądowe wejść: ≤2 mA
- Współpraca z oświetleniem LED i jednowłóknowym samochodu: TAK
- Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM): TAK (analogowo)
- Współpraca z oświetleniem LED i żarówkowym przyczepy: TAK
- Możliwość sterowania działaniem modułu czujników parkowania samochodu: NIE
- Sterowanie światłem wstecznym przyczepy: TAK
- Stałe zasilanie na gnieździe przyczepy: NIE
- Obwód ładowania akumulatora przyczepy: NIE
SPOSÓB OBSŁUGI TYLNYCH ŚWIATEŁ PRZECIWMGŁOWYCH SAMOCHODU
- Sposób sterowania światłem przeciwmgłowym przyczepy - bezpośrednie
- Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy: NIE
CECHY WIĄZKI ELEKTRYCZNEJ
- Długość wiązki zasilania: 5,0 m
- Długość wiązki do gniazda: 1,7 m
- Długość wiązki sygnałów wejściowych: L=1,0 P=3,0 m
DANE TECHNICZNE
- Napięcie zasilania: 10-18 V
- Maksymalne obciążenie wyjścia świateł pozycyjnych: (każda ze stron) 3 x 5 W
- Maksymalne obciążenie wyjścia świateł stop: 3 x 21 W
- Maksymalne obciążenie wyjścia świateł kierunkowskazów: (każda ze stron) 21+10W
- Maksymalne obciążenie wyjścia światła przeciwmgłowego: 21 W
- Maksymalne obciążenie wyjścia świateł cofania: 21 W
Jest to Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi!
Pospiesz się! 52 W magazynie:
