Komplet modułu haka do przyczep kempingowych WH3Q-CS-G13-LED CYFROWY 13 pin
Komplet modułu haka do przyczep kempingowych WH3Q-CS-G13-LED CYFROWY 13 pin
WH3Q-CS-G13-LED
Najnowsza generacja cyfrowego modułu WH3Q-CS w zestawie z gniazdem 13-pinowym (G13) i "pełnym" okablowaniem (tj. z tzw. "stałym plusem" oraz obwodem ładowania akumulatora przyczepy). Zestaw zawiera komplet akcesoriów (w tym przekaźnik załączający obwód ładowania akumulatora przyczepy) niezbędnych do montażu modułu do instalacji elektrycznej pojazdu a gniazdo jest już połączone z główną wiązką przewodów co skraca czas montażu.
Nowością modułu serii "CS" jest wbudowany układ sterowania obwodem ładowania akumulatora przyczepy - a co za tym idzie - nie jest już wymagany dodatkowy moduł ICM.
Moduł posiada standardowe funkcjonalności, czyli poza funkcjami podstawowymi umożliwia m.in.:
- sygnalizację dźwiękową wykrycia podłączonej przyczepy;
- możliwość wyłączenia centralki czujników parkowania (PDC);
- sekwencyjne sterowanie światłem przeciwmgłowym (54G) w samochodzie pozostawiając załączone na przyczepie;
- sygnalizację niesprawnych żarówek kierunkowskazów przyczepy (Blink Control) sygnałem dźwiękowym z buzzera;
- załączanie obwodu ładowania akumulatora przyczepy wyłącznie podczas pracy silnika samochodu gdy jest podłączona przyczepa.
Na wyposażeniu jest także LED-RGY-500 czyli 3-kolorowa kontrolka informacyjna, która sygnalizuje:
- podłączenie przyczepy;
- przepalenie żarówek kierunkowskazu przyczepy;
- włączenie światła przeciwmgłowego przyczepy;
- status ładowania akumulatora przyczepy kempingowej.
Podstawowe funkcje modułu
- Obciążenie prądowe wejść: ≤2 mA
- Współpraca z oświetleniem LED i jednowłóknowym samochodu ✔️
- Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)(cyfrowo) ✔️
- Współpraca z oświetleniem LED i żarówkowym przyczepy ✔️
- Wykrywanie podłączenia przyczepy z oświetleniem żarówkowym ✔️
- Wykrywanie podłączenia przyczepy z oświetleniem LED ✔️
- Możliwość sterowania działaniem modułu czujników parkowania samochodu ✔️
- Wykrywanie uszkodzenia żarówki kierunkowskazu przyczepy ✔️
- Sterowanie światłem wstecznym przyczepy ✔️
- Stałe zasilanie na gnieździe przyczepy ✔️
- Obwód ładowania akumulatora przyczepy ✔️
- Inteligentne ładowanie akumulatora przyczepy ✔️
Diagnostyka i sygnalizacja
- Sygnalizacja podłączenia przyczepy: sygnał dźwiękowy; LED-RGY-500 ✔️
- Sygnalizacja awarii kierunkowskazów przyczepy: sygnał dźwiękowy; LED-RGY-500 ✔️
- Sygnalizacja załączenia światła przeciwmgłowego przyczepy: sygnał dźwiękowy; LED-RGY-500 ✔️
- Sygnalizacja załączenia ładowania akumulatora przyczepy: LED-RGY-500 ✔️
✅ Sposób obsługi tylnych świateł przeciwmgłowych samochodu:
- Sposób sterowania światłem przeciwmgłowym przyczepy: Sekwencyjny
- Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
- Całkowite wyłączenie tylnego oświetlenia przeciwmgłowego samochodu
Cechy wiązki elektrycznej
- Zainstalowane gniazdo haka na wiązce ✔️ (skraca to czas montażu)
- Długość wiązki zasilania: 5,0 m
- Długość wiązki do gniazda: 1,7 m
- Długość wiązki sygnałów wejściowych: Lewa=1,0 Prawa=3,0 m
Dane techniczne
- Napięcie zasilania: 10-18 V
- Maksymalne obciążenie wyjścia świateł pozycyjnych: (każda ze stron) 3 x 5 W
- Maksymalne obciążenie wyjścia świateł stop: 3 x 21 W
- Maksymalne obciążenie wyjścia świateł kierunkowskazów: (każda ze stron) 21+10 W
- Maksymalne obciążenie wyjścia światła przeciwmgłowego: 21 W
- Maksymalne obciążenie wyjścia świateł cofania: 21 W
- Maksymalny prąd wyjściowy ładowania akumulatora przyczepy: 10 A
- Obciążalność wyjścia sterującego pracą czujnika cofania samochodu: 0,5 A

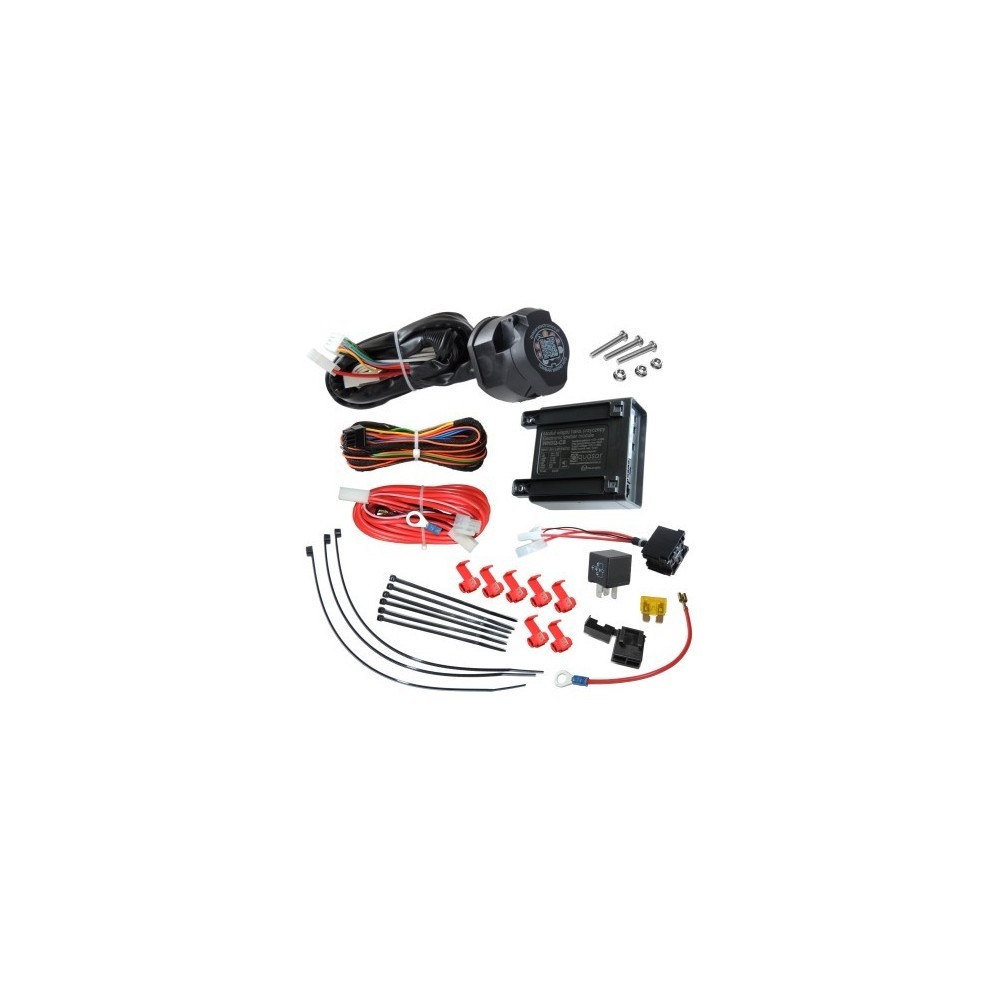

Elementy zestawu:
- Moduł sterujący (centralka)
- Moduł ładowania akumulatora przyczepy
- Kontrolka informacyjna LED (3-kolorowa)
- Wiązka główna z gniazdem 13-pin
- Wiązka sygnałowa
- Wiązka zasilająca
- Zestaw montażowy
- Zestaw śrubowy
- Instrukcja montażu
