Urządzenie steruje oświetleniem przyczepy poprzez informacje pobrane z tylnych lamp auta.
Urządzenie jest przystosowane do współpracy z żarówkami zwykłymi jak i lampami LED w przyczepie.
Urządzenie współpracuje również z instalacją jednowłóknową (PWM), gdzie światło postojowe i stop lub światło postojowe i przeciwmgłowe są na jednym przewodzie. W takim przypadku należy podpiąć wejście światła pozycyjnego i wejście światła stop do przewodu na którym występują oba sygnały, lub informacje o świetle stop wziąć z trzeciego światła stop.
W wersji obsługującej odcięcie czujników parkowania (PDC) - która dostępna jest na innej naszej aukcji - należy od centralki PDC odciąć ujemny biegun zasilania i podpiąć przewód biały (po stronie sterownika PDC), urządzenie będzie sterowało PDC poprzez podanie lub zanik masy.
Rekomendowany w przypadku samochodów posiadających komputer pokładowy.
Wymagany jeżeli samochód posiada sygnalizator awarii oświetlenia lub tyle lampy w technologii LED.
Oferowany zestaw elektryczny współpracuje rónież z przyczepami z oświetleniem LED
Sugerowane podłączenie:
- Demontaż tylnej części tapicerki w sposób, który pozwoli dostać się do tylnych lamp pojazdu
- Montaż centralki w miejscu suchym i najlepiej niewidocznym
- Podpięcie wiązki elektrycznej do urządzenia
- Podpięcie masy centralki do karoserii pojazdu
- Podpięcie przewodów wejściowych według schematu (obok)
- Informację ze światła Cofania podpinamy w przypadku montażu 13 pinowego gniazda
- Montaż gniazda przyczepy i podłączenie przewodów zgodnie ze schematem (poniżej)
- Podpięcie przewodu zasilania do dodatniego bieguna akumulatora i włożenie bezpiecznika
- Wszystkie połączenia należy polutować i zaizolować lub wykorzystać do tego celu szybkozłączki,które są w zestawie.
Montaż urządzenia powinien być wykonywany przez wyspecjalizowany zakład.
FUNKCJE MODUŁU
- światła przeciwmgłowe - TAK
- światła cofania - NIE (dostępny inny moduł na pozostałych naszych aukcjach)
- światła hamowania STOP - TAK
- światła pozycyjne - TAK
- kierunkowskazy - TAK
- moduł przyczepy - TAK
- CAN BUS - TAK
- współpraca z czujnikami parkowania - NIE (dostępny inny moduł na pozostałych naszych aukcjach obsługujący czujniki parkowania/cofania)
- homologacja - TAK, E20

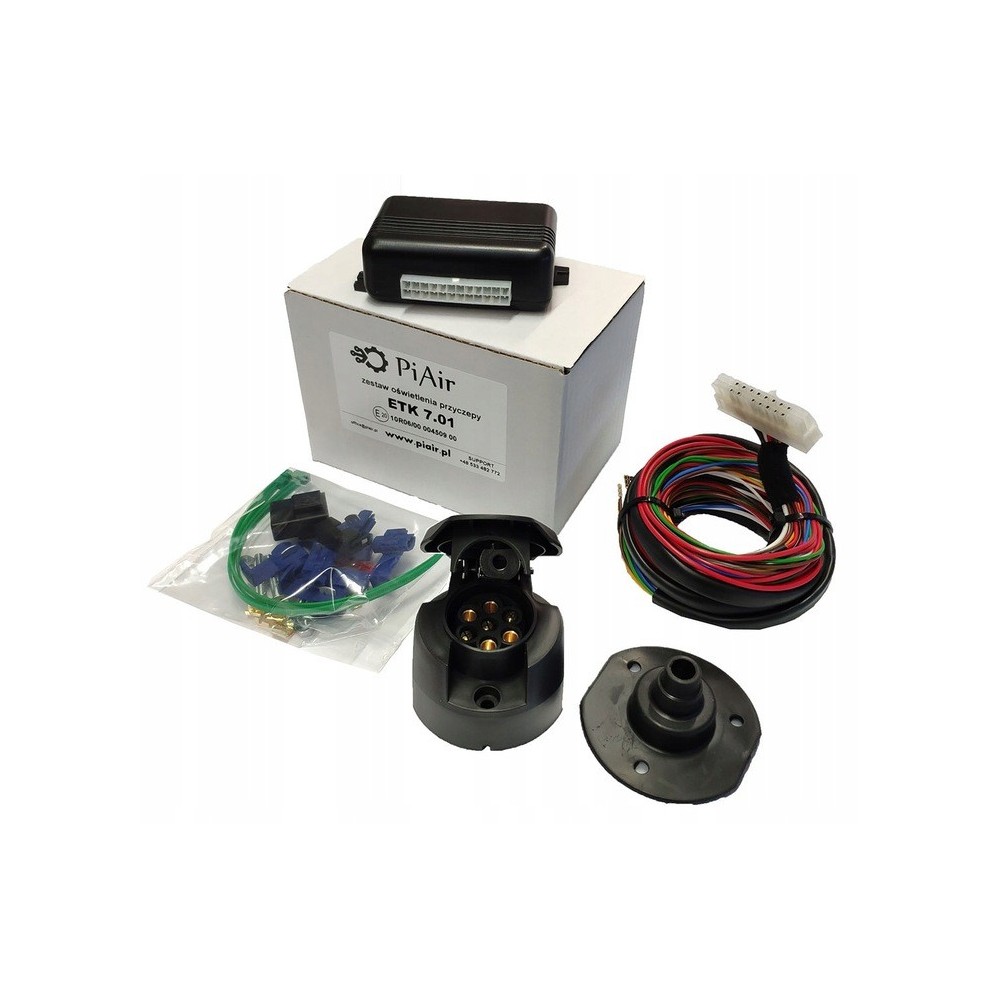

Zawartość zestawu:
- Centralka sterująca
- Wiązka elektryczna 7.0 (gotowa wiązka podłączeniowa z wejściem do centrali oraz wyjściem na gniazdo)
- Gniazdo 7 PIN
- Guma (uszczelka)
- Szybkozłączki
- Śruba montażowa, nakrętka i podkładka
- Opaski zaciskowe
- Konektory
- Oczko konektorowe
- Bezpiecznik 10A
- Oprawka bezpiecznika
